产品简介

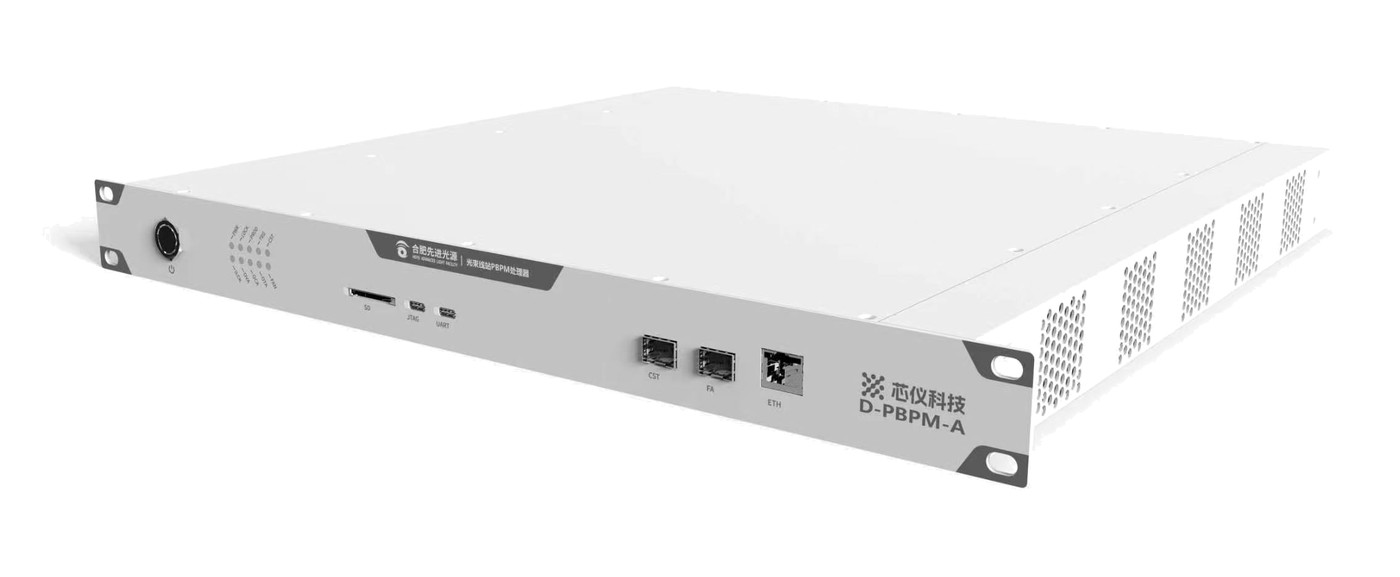

PBPM（光子束位置测量处理器）部署于光束线前端，用于实时监测光子束的位置与角度，其灵敏度比eBPM高约一个数量级。为满足快速轨道反馈，要求电子学设备具备宽动态范围且需保证优异的输入输出线性度、测量精度以及长期漂移性能。
产品特点
- 设备集成4通道高精度I/V转换和数字信号处理电路
- 可适应百nA至mA级宽动态范围电流
- 优异的输入输出线性度
- 优异的测量精度
- 优异的长期漂移性能
- 具备位置计算的功能，位置计算方式/系数可远程配置
技术参数
| 参数 | 性能指标 |
|---|---|
| 量程 | +0.5 μA，+5 μA，+50 μA，+500 μA，+5 mA（单极性），远程可调 |
| 位置计算 | 具备位置计算的功能，位置计算方式及计算系数可远程配置 |
| 通道数 | 四通道同步测量，同步精度<1 μs |
| 光电流分辨能力 | <0.1% |
| 线性度 | 线性拟合 R² >0.9999 |
| 长期漂移 | 25 ℃(±0.5 ℃)测试环境下，24 h内峰峰值变化<0.05% |
| 数据更新率 | SA模式数据更新率≥10 Hz，FA模式数据更新率≥20 kHz |
| 总延时时间 | <90 μs |
| 快反馈接口 | SFP光口，数据协议为FOFD（Fast Orbit Feedback Datalink） |
| 处理器 | 使用Xilinx ZYNQ 7035，兼容EPICS系统 |
| 偏压输出 | 最大偏压输出≥150 V，噪声峰峰值<100 mV（100 μA） |
| 电源电压 | 220 V / 50 Hz交流供电 |
典型应用
用于X射线光束位置探测器。
