产品简介
用于电子同步辐射加速器装置的高精度、低延时数字束流位置测量处理器，基于 1U、19英寸机箱设计，具备在各种数据速率和带宽下同时进行精确电子束位置测量的能力，具有亚微米级的位置测量分辨率、极低的数据处理延时以及良好的通道一致性等特点。
产品特点
- 高位置分辨率
- 低数据处理延时，支持快反馈模式下的实时FA数据更新
- 完整数据缓存：ADC原始数据、TBT数据、FA数据、SA数据缓存
- 多种触发模式：首圈模式、逐圈模式、事后分析模式
- 采用独创的导频补偿技术实现良好的通道一致性
- 采用 Xilinx Zynq UltraScale+ MPSoC，支持用户进行二次软件开发
- 丰富的数据传输及调试接口
技术参数
| 参数 | 性能指标 | 备注 |
|---|---|---|
| 输入信号带宽 | 500 ± 10 MHz | 滤波频点支持定制 |
| 输入信号功率 | <-4 dBm | — |
| AD转换 | 210 MSps / 16-bit | — |
| TBT位置分辨率 | <500 nm @ 624.75 kHz | 数据更新率支持定制 |
| FA位置分辨率 | <120 nm @ 20 kHz<160 nm @ 50 kHz | 数据更新率支持定制 |
| SA位置分辨率 | <30 nm @ 10 Hz | 数据更新率支持定制 |
| FA位置计算延时 | <80 μs | — |
| 位置测量温度漂移 | <0.5 μm/℃ | — |
| 流强依赖性 | <1 μm（输入信号功率 -34.4 dBm ~ -22.4 dBm）<5 μm（输入信号功率 -74.4 dBm ~ -34.4 dBm） | — |
| 数据缓存 | 8 GB | DDR4 |
| 数据存储 | 32 GB | SD卡，支持容量扩展 |
| 散热 | 风冷散热 | 支持风扇转速调节控温 |
| 供电 | 12 VDC | — |
典型应用

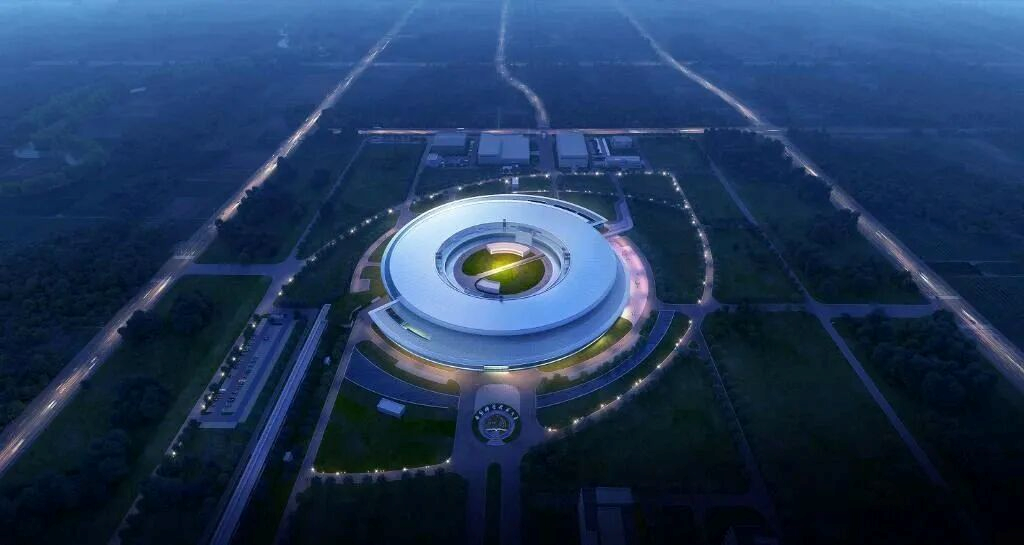

合肥先进光源（HALF）是国际先进的基于衍射极限储存环的低能区第四代同步辐射光源，储存环能量2.2 GeV，束流水平自然发射度约86 pm•rad，具有国际同类装置领先水平。
我司研制的252台数字束流位置测量处理器，已顺利交付合肥先进光源（HALF），并用于HALF储存环的高精度束流位置测量及低延时快轨道反馈。
